Instrumentos para Aterramento

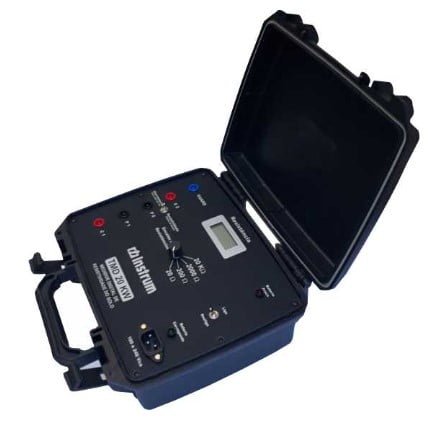

Locação de Terrômetro Digital Portátil c/ 4 Hastes – TMD-20KWi – INSTRUM
Descrição do Produto
Medidor de resistência de aterramento e resistividade do solo, muito preciso e altamente confiável.
Os medidores de resistência de terra, série TMD são instrumentos portáteis com display digital e de construção muito robusta, especiais para medição de aterramento no campo. Devido a sua grande precisão e seus filtros supressores de tensões parasitas, é possível efetuar medições muito exatas. Os terrômetros do tipo 4 bornes, além das medições de resistência de aterramento acima, também mede a resistividade específica do solo (métodos werner, lee, schumberguer) e possuem borne guard que ajuda as medições em lugares de muita interferência.
Características
- Alimentação por baterias recarregaveis internas
- Display LCD
- 4 estacas tipo Cooperweld
- 4 faixas de medição : 0-20/200/2000/20kohms
- Corpo do equipamento embutido em uma maleta
- Resistente e durável
Informações do Produto
| Sistema: | Princípio de medição:Método sincrônico por corrente alternada. Fonte de corrente: Convertidor Transistorizado. Indicador: Display de cristal líquido (LCD). | |||
| Alcance | 0 até 20.000 O, em quatro faixas de medição. | |||
| Faixa de Medição | Leitura Máxima | Leitura Mínima | Corrente de Teste | |
| 0-20 ohms | 19.99 ohms | 10 milliohms | 10 mA | |
| 0-200 ohms | 199.9 ohms | 100 milliohms | 9 mA | |
| 0-2000 ohms | 1999 ohms | 1 ohms | 8 mA | |
| 0-20.00 Kohms | 19.99 Kohms | 10 ohms | 7 mA | |
| Precisão | ± 1,5% do valor de leitura ± 0,5% do Fundo de Escala. | |||
| Tensão de Saída | aproximadamente 105 Vac (Circuito Aberto) | |||
| Frequencia de Operação: | 150 Hz ± 1,5% | |||
| Forma de Onda: | Onda quadrada (Duty Cycle 50%) | |||
| Temperatura de Operação: | de 0°C até 50°C | |||
| Umidade Relativa: | até 90% | |||
| Dimensões: | 260 x 160 x 135 mm | |||
| Peso: | 2,5 Kg | |||
| Acessórios Fornecidos: | 01 unid – Sacola para Transporte; 04 unid – Estacas tipo Cooperweld; 02 unid – Cabos de 6 metros Com Garras; 02 unid – Cabos de 16 metros com garras; 01 unid – Cabo de Alimentação do Carregador de Baterias. | |||
| Obs: | Os cabos fornecidos são apropriados para a medição de Resistências de Aterramento de um sistema de dimensão máxima de 10m. Caso o sistema sob medição seja de dimensões maiores que 10m, se deverá aumentar o comprimento dos mesmos conforme a necessidade. Usar cabo Bitola 2,5 mm2 e 750 V de isolamento. | |||

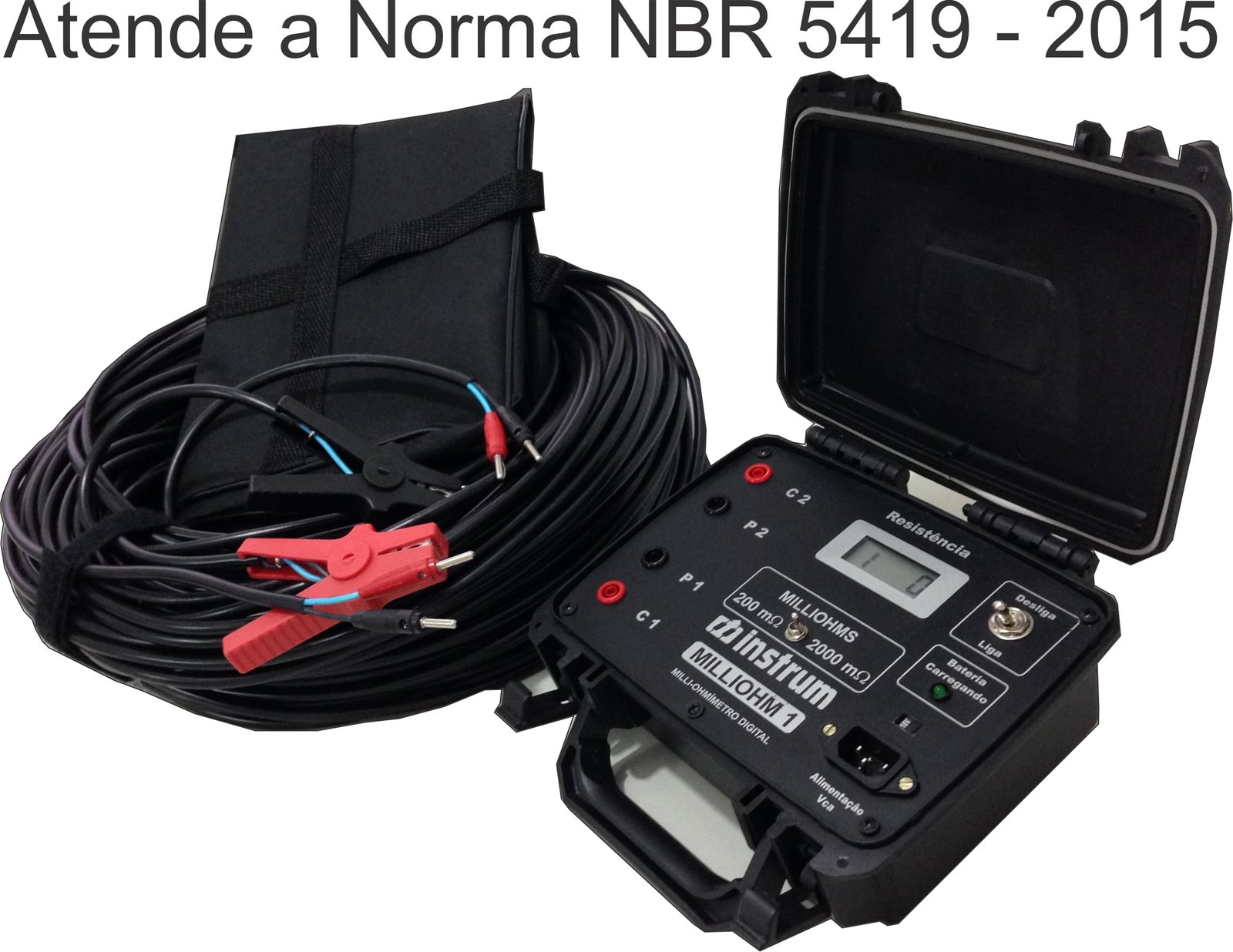

Locação de MILLIOHMÍMETRO P/ NBR 5419-2015 – MILLIOHM-1 – INSTRUM
Descrição do Produto
INSTRUMENTO DESENVOLVIDO PARA TESTE DE CONTINUIDADE ELÉTRICA DE DESCIDA DE PARA-RÁIOS E PARA CONTINUIDADE DE ENTRE ATERRAMENTOS.
ATENDE A NORMA NBR 5419 ANO 2015.
APLICA UMA CORRENTE 1,2 Amp. CORRENTE CONTÍNUA (NÃO TEM FREQUÊNCIA)
FORNECIDO COM 01 CABO DE 03 MTS E OUTRO DE 97 METROS (CABO PP 2 VIAS)
FORNECIDO COM LAUDO DE CALIBRAÇÃO RASTREADO A RBC/INMETRO
FORNECIDO COM ENROLADOR DE CABO
Informações do Produto
ESPECIFICAÇÃO TÉCNICA : MILLIOHM 1
O Milli-ohmimetro Digital de Resistência Elétrica, modelo MILLIOHM 1 é um equipamento portatil para medição da continuidade elétrica das armaduras de um Edifício; é o instrumento adequado a medir a resistência ôhmica entre a parte superior e a parte inferior da estrutura.
Veja este video: https://www.youtube.com/watch?v=ZP5rS9vjHOw
Video do manual de montagem do enrolador de cabos do milliohm https://youtu.be/_EiQo9o9vbY
O instrumento possui 4 terminais para conexão tipo KELVIN. A corrente de teste é obtida nos terminais C1 e C2, e a resistência sob medição deve ser conectada aos terminais P1 e P2.
O instrumento injeta um corrente de 1A entre os pontos extremos da armadura sob ensaio, sendo capaz de ao mesmo tempo que injeta essa corrente, medir a queda de tensão entre esses pontos. A resistência é calculada internamento no instrumento, dividindo-se a tensão medida pela corrente injetada e o valor ohmico é indicado em seu mostrador. Se o valor indicado for igual ou inferior a 1 ohms, a armadura é aceitavel. E(ABNT NBR 5419-3:2015).
No procedimento para verificação final é utilizado este instrumento, a medição é entre a parte mais alta do subsistema de captação e o aterramento, onde o valor máximo deve ser menor que 200 milli-ohms (ABNT NBR 5419-3.2015)
ESPECIFICAÇÕES
ALCANCE (RANGE)
| Resistências | Resoluções(menor Leitura) |
| 000.0 a199.9 miliohms | 100 microhms |
| 0.000 a1.999 ohms | 1 miliohms |
PRECISÃO : 1% do valor de leitura 1 Digito ( 0 / 50oC)
Corrente de Teste gerado pelo instrumento : 1.2 Amp DC
DIMENSÕES : Instrumento: 260 X 145 X100 mm
PESO
Instrumento: 1.3 Kg. (Instrumento + Estojo + carregador de baterias :2.9 Kg.)
cabos : 9.3 Kg
ALIMENTAÇÃO : Baterias Recarregáveis (Autonomia de 02 horas continuas)
ACESSÓRIOS FORNECIDOS :
Instrumento
Carregador de Baterias 110 / 220 Vca. (interno)
07 Baterias de 600 mA – NiMh 1.2 Vcc. (interna no instrumento)
04 Baterias de 1300 mA- NiMh 1.2 Vcc. (interna no instrumento)
02 cabos para testes : 1 cabo PP 2 vias x1,5 mmcom 03 mts comprimento
1 cabo PP 2 vias x1,5 mmcom 97 mts comprimento
Enrolador de Cabos com Rodas
Manual de operação e Garantia.
Certificado de Calibração Rastreavel a RBC. Saiba mais

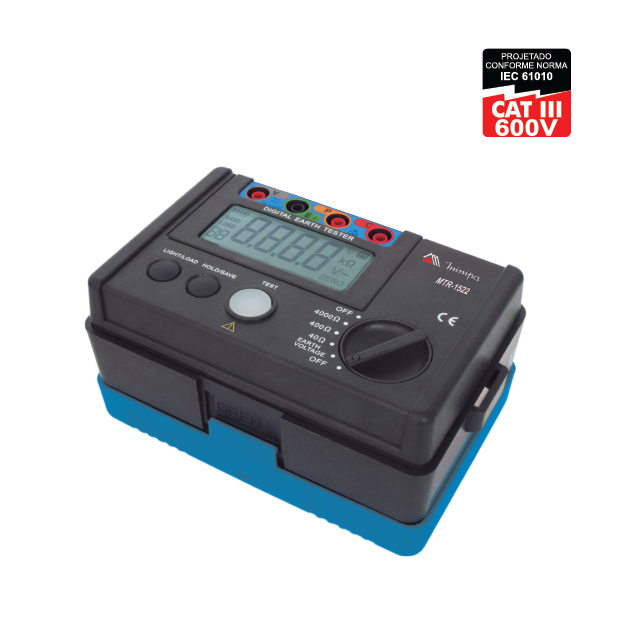

Locação de Terrômetro Digital Portátil – MTR-1522 – MINIPA – COM LAUDO DE CALIBRAÇÃO RASTREADO RBC
Descrição do Produto
Este instrumento pode ser usado na medida de terra de casas, edifícios, máquinas e qualquer outro tipo de sistema que exijam um aterramento com um certo grau de proteção, assim o técnico tem a possibilidade de saber se o sistema está dentro dos padrões exigidos.
Fácil de usar, é uma solução simples que oferece durabilidade, resistência e precisão para uso em campo.
Este instrumento está de acordo com as normas IEC 61010-1, Categoria III 600V de Sobretensão, IEC 61557-1, IEC 61557-1,5 e EN 61010-5,31. Como determinado pela a norma de segurança NR-10, utilize sempre equipamentos de proteção individual.
Informações do Produto
RESISTÊNCIA DE TERRA
• Faixa: 40?, 400?, 4000?.
• Precisão: ± (2.0%+20D) para faixa de 40?. ± (2.0%+3D) para demais faixas.
• Resolução: 0.01?, 0.1?, 1?..
• Corrente de Curto Circuito: 3.2mA em 820Hz.
• Frequência de Teste: 820Hz.
? Proteção de sobrecarga: 200V AC (por 10s).
TENSÃO AC
• Faixa: 400V.
• Precisão: ± (1%+6D).
• Resolução: 0.1V.
? Resposta em valor médio.
? Resposta em frequência: 50Hz/60Hz.
?Proteção de sobrecarga: 600V AC (por 30s).
? Impedância de entrada: 20M?
| Display LCD/Contagem | 3 3/4 Dígitos/4000 |
| Iluminação | • |
| Indicação de Bateria Fraca | • |
| Tensão de Terra AC | 400V |
| Corrente AC | – |
| Resistência | 40/400/4000? |
| Abertura de Garra | – |
| Data Hold | • |
| Função Relativo | – |
| Autodesligamento | • |
| Mudança de Faixa | Manual |
| Memória | 20 Registros |
| Precisão Básica | 2% |
| Categoria de Segurança | CAT III 600V |
| Alimentação | 6×1,5V AA |
| Dimensões / Peso | 160×70,5x100mm / 560g |
| Garantia | 12 meses |
Acessórios Inclusos:
– Manual de Instruções
– Três Cabos de Teste
– Duas Estacas Auxiliares
– Seis Baterias 1.5V tipo AA
– Garras Jacaré
– Bolsa de Transporte. Saiba mais
Locação de Alicate Terrômetro Digital – ETCR2000A +
O Alicate Terrômetro Digital ETCR 2000A+é um instrumento projetado para medir a resistência de aterramento e de laço de forma rápida e segura, sem a necessidade de desconectar o cabo de aterramento ou utilizar estacas auxiliares.
Principais Características Técnicas
- Faixa de Medição de Resistência: 0,01
a 200
.
- Resolução: 0,001
.
- Precisão:
para as faixas iniciais.
- Armazenamento de Dados: Capacidade para até 99 conjuntos de medições.
- Tamanho da Garra:
, com abertura de
.
- Alarme Configurável: Faixa de ajuste de 1
a 199
com avisos sonoros e visuais.
- Alimentação: 4 pilhas alcalinas de 1,5V (tipo AA/LR6).
Vantagens e Funcionamento
- Método sem Contato: Permite realizar medições em sistemas de aterramento complexos (com múltiplos pontos) apenas abraçando o cabo, o que garante maior segurança e agilidade no campo.
- Identificação de Falhas: Eficaz para detectar conexões inadequadas ou contatos de má qualidade que métodos tradicionais podem não identificar facilmente.
- Requisito de Uso: Para que a medição seja precisa, é necessário que o sistema forme um circuito fechado (laço), como ocorre em redes urbanas com neutro aterrado em vários pontos.
Conteúdo da Embalagem (Acessórios Comuns)
De acordo com o manual do fabricante ETCR2000A+ Catalog, o kit geralmente inclui:
- Aparelho ETCR 2000A+.
- Anel de calibração/teste.
- Maleta rígida para transporte.
- Manual de instruções. Saiba mais
Instrumentos para Ensaios Elétricos

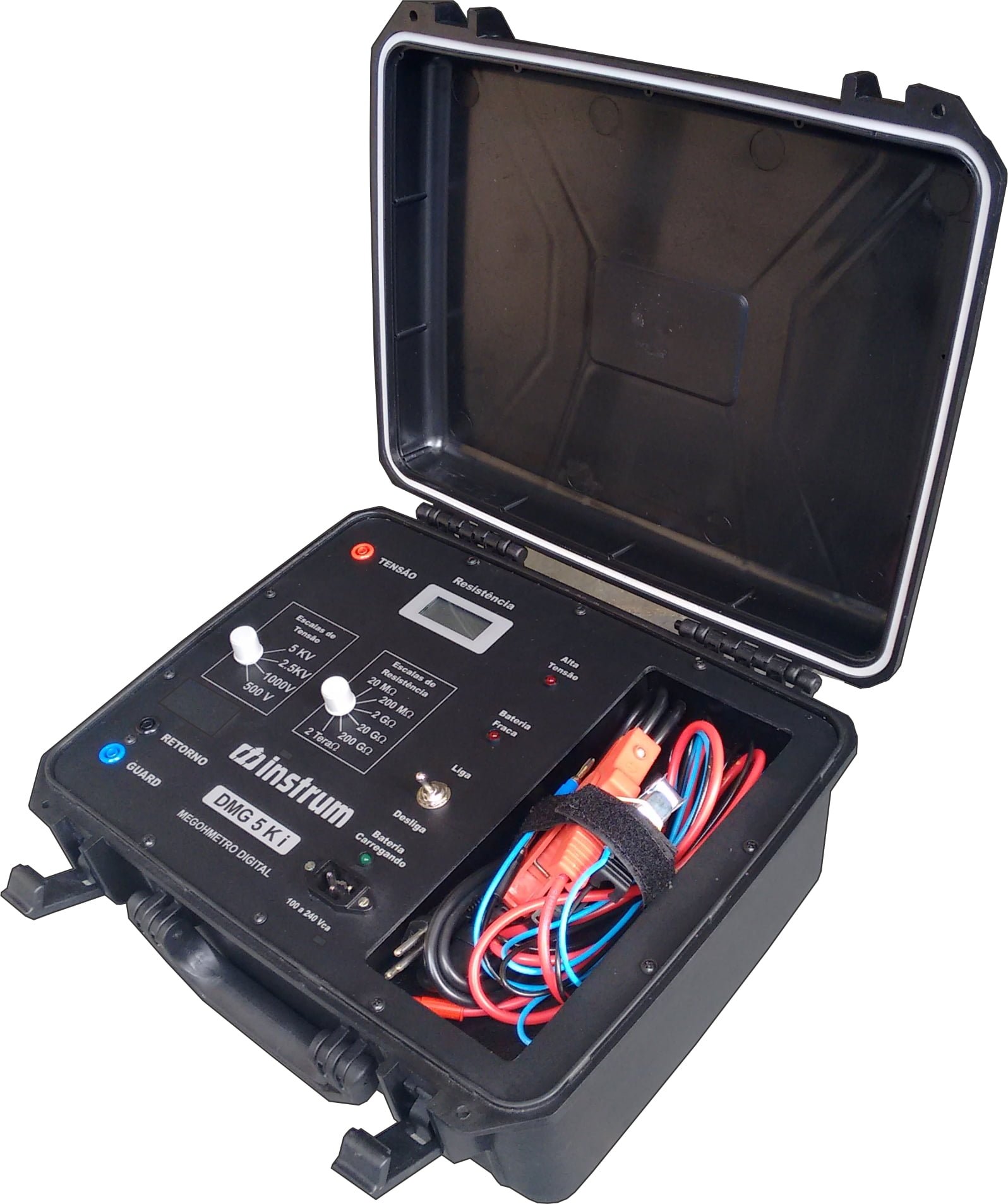

Locação de Megôhmetro Digital 5KV – DMG 5Ki – INSTRUM
Descrição do Produto
Os Megohmetros Digitais, Série DMG, são instrumentos portáteis, projetados para proporcionar medições de grande precisão de resistência de isolamento. Os megohmetros série DMG, permitem a medição de resistência de isolação de : Transformadores, buchas, cabos elétricos, e de telefonia, motores, chaves, painéis de controle, instalações elétricas e telefônicas . Os mesmos substituem com vantagem os antigos megohmetros de manivela e motorizados, e também os modernos megohmetros eletrônicos.
Caracteristicas:
- Quatro (4) tensões fixas para os ensaios normalizados;
- Tensões de teste positivas e negativas;
- Exclusivo sistema de proteção ao usuário, com curto circuito da alta tensão ao desligar;
- Borne GUARD;
- Alcance até 2.000.000 Momhs (2 T);
- Operação por baterias recarregaveis internas
- Filtros para eliminação de freqüência de rede e harmônicas;
- Portátil;
- Muito leve, apenas 5 kg.
Informações do Produto
| Escalas | Leitura Máxima | Leitura Mínima |
| 20 M? | 19,90 M? | 0,10 M? |
| 200 M? | 199,0 M? | 1,0 M? |
| 2 G? | 1,990 G? | 0,010 G? |
| 20 G? | 19,90 G? | 0,10 G? |
| 200 G? | 199,9 G? | 1 G? |
| 2 T? | 1,999 T? | 0,200 T? |
| Tensões de Teste: | 500 V, 1 KV, 2.5 KV e 5 KV |
| Alcance: | 0,1 Mega-ohms à 2.000.000 Mega-ohms (2 Terra-ohms). |
| Intervalo de Medição: | A sensibilidade do medidor de corrente dester megôhmetros permite leituras confiáveis de resistências de muito alto valor. Atinge assim o valor máximo de medição de 2.000.000 M? em qualquer tensão. |
| Exatidão do megômetro: | A incerteza típica é menor que ± 2% do valor da leitura ± 2 % do fundo de escala, entre 0,1 M? á 100.000 M?. |
| Corrente de Curto Circuito: | A Corrente de Curto Circuito é de até 1 mA. |
| Estabilidade das tensões de teste: | ± 1% |
| Alimentação: | Baterias Recarregaveis internas |
| Verificação do Estado das Pilhas: | Automático, em tempo Real; aproximadamente 5 minutos de operação após o Led VERMELHO |
| Descarga dos potencias armazenados: | Exclusivo sistema de proteção ao usuário, com curto circuito de alta tensão ao desligar o instrumento |
| Filtros: | Frequência de corte < 7 Hz, para eliminação de freqüências de rede e harmônicas |
| Temperatura de Operação: | de 0°C até 50°C |
| Umidade Relativo: | ATÉ 90% |
| Dimensões: | 380x310x160mm |
| Peso: | 5 Kg |
| Acessórios: | Manual de uso e Pontas de prova: 1 (uma) ponta de alta tensão (high), com garra vermelha, modelo PH1; 1 (uma) ponta de retorno (low), com garra preta, modelo PL1; 1 (uma) ponta para borne Guard, modelo PG1 |
| Opcionais: | Ponta de acrílico de alta tensão, modelo PAH1 |

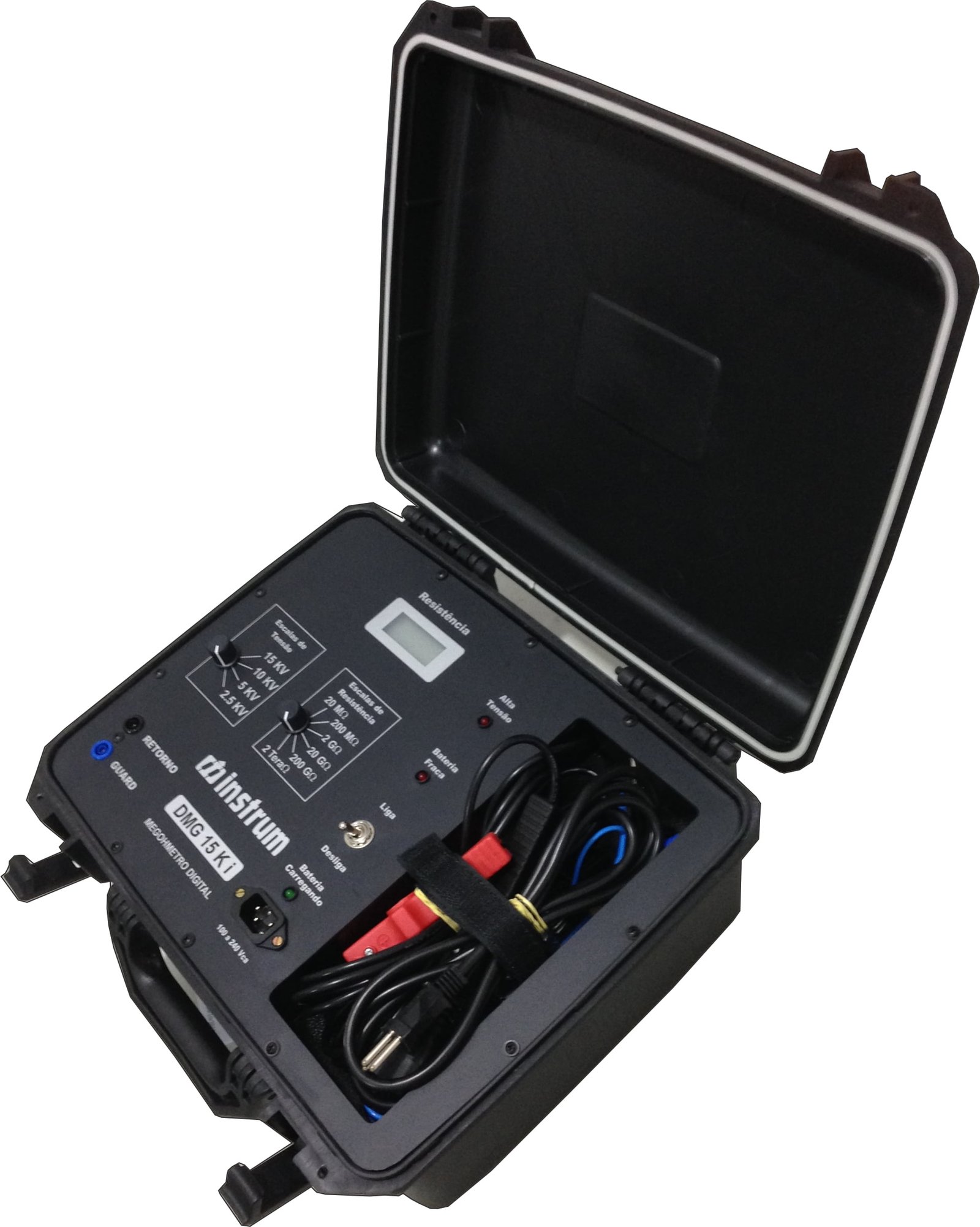

Locação de Megôhmetro Digital 15KV – DMG 15Ki – INSTRUM
Descrição do Produto
Os Megohmetros Digitais, Série DMG, são instrumentos portáteis, projetados para proporcionar medições de grande precisão de resistência de isolamento. Os megohmetros série DMG, permitem a medição de resistência de isolação de : Transformadores, buchas, cabos elétricos, e de telefonia, motores, chaves, painéis de controle, instalações elétricas e telefônicas . Os mesmos substituem com vantagem os antigos megohmetros de manivela e motorizados, e também os modernos megohmetros eletrônicos.
Caracteristicas:
- Quatro (4) tensões fixas para os ensaios normalizados;
- Tensões de teste positivas e negativas;
- Exclusivo sistema de proteção ao usuário, com curto circuito da alta tensão ao desligar;
- Borne GUARD;
- Função Kilo-Voltímetro;
- Ajuste da tensão de teste com a carga do objeto sob medição;
- Alcance até 2.000.000 Momhs (2 T);
- Operação com pilhas comuns;
- Filtros para eliminação de freqüência de rede e harmônicas;
- Portátil;
- Muito leve, apenas 5 kg.
Informações do Produto
| Escalas | Leitura Máxima | Leitura Mínima |
| 20 M? | 19,90 M? | 0,10 M? |
| 200 M? | 199,0 M? | 1,0 M? |
| 2 G? | 1,990 G? | 0,010 G? |
| 20 G? | 19,90 G? | 0,10 G? |
| 200 G? | 199,9 G? | 1 G? |
| 2 T? | 1,999 T? | 0,200 T? |
| Tensões de Teste: | 2.5 KV, 5 KV, 10 KV e 15 KV |
| Alcance: | 0,1 Mega-ohms à 2.000.000 Mega-ohms (2 Terra-ohms). |
| Intervalo de Medição: | A sensibilidade do medidor de corrente dester megôhmetros permite leituras confiáveis de resistências de muito alto valor. Atinge assim o valor máximo de medição de 2.000.000 M? em qualquer tensão. |
| Exatidão do megômetro: | A incerteza típica é menor que ± 2% do valor da leitura ± 2 % do fundo de escala, entre 0,1 M? á 100.000 M?. |
| Corrente de Curto Circuito: | A Corrente de Curto Circuito é de até 1 mA. |
| Estabilidade das tensões de teste: | ± 1% |
| Alimentação: | Baterias Recarregaveis internas |
| Verificação do Estado das Pilhas: | Automático, em tempo Real; aproximadamente 5 minutos de operação após o Led VERMELHO |
| Descarga dos potencias armazenados: | Exclusivo sistema de proteção ao usuário, com curto circuito de alta tensão ao desligar o instrumento |
| Filtros: | Frequência de corte < 7 Hz, para eliminação de freqüências de rede e harmônicas |
| Temperatura de Operação: | de 0°C até 50°C |
| Umidade Relativo: | ATÉ 90% |
| Dimensões: | 380x310x160mm |
| Peso: | 6 Kg |
| Acessórios: | Manual de uso e Pontas de prova: 1 (uma) ponta de alta tensão (high), com garra vermelha, modelo PH1; 1 (uma) ponta de retorno (low), com garra preta, modelo PL1; 1 (uma) ponta para borne Guard, modelo PG1 |
| Opcionais: | Ponta de acrílico de alta tensão, modelo PAH1 |
Locação de Micro-Ohmímetro e Ponte Kelvin Digital 10A – MICROHM 10i – INSTRUM
Descrição do Produto
Micro-ohmímetro e Ponte Kelvin digital
Todos os instrumentos INSTRUM são fornecidos com garantia de 1 ano e laudo de Calibração Rastreavel a RBC / INMETRO.
O Micro-ohmímetro e Ponte Kelvin Digital é um instrumento portátil e robusto para o uso em laboratório e/ou no campo, Utiliza método de Kelvin para Medição
Faz a leitura direta de baixas resistências com alcance entre 1 micro-ohms até 200 ohms e correntes de 1 mA até 10 A. Montado em uma maleta portátil e robusta.
Aplicações:
Resistência de contato (de disjuntores, chaves em geral, conectores) Resistência elétrica (de condutores em geral, fios e cabos, barramentos, fusíveis)
Bobinados (transformadores, motores elétricos)
Informações do Produto
| Resistencias | Resoluções | Corrente de Medições |
| 0.001 a 1.999 miliohms | 1 microhms | 10 A |
| 0.01 a 19.99 miliohms | 10 microhms | 1 A |
| 0.1 a 199.9 miliohms | 100 microhms | 100 mA |
| 0.001 a 1.999 ohms | 1 miliohms | 10 mA |
| 0.01 a 19.99 ohms | 10 miliohms | 1 mA |
| 0.1 a 199.9 ohms | 100 miliohms | 1 mA |
| Precisão: | ± 0,25% do valor de leitura ± 1 Dígito (15 / 35oC) ± 0,5% do valor de leitura ± 1 Dígito (0 / 50oC) | |
| Indicação: | Display de cristal líquido (LCD) de 3.1/2 dígitos, 12.5cm de altura. Leitura máxima 1999. Ponto decimal e sinal negativo (-). | |
| OFF/SET: | Típico 0/1 dígito entre 15 e 35oC. Precisão maior pode ser obtido usando a chave NORMAL/INVERSE | |
| Tempo de Resposta: | Após ser acionada a chave ON/OFF, 2 segundos para leitura final. | |
| Proteção de Entrada: | 1 V pico a pico pode ser aplicado entre os dois terminais de RX. | |
| Efeitos de Interferencia: | Erro causado pela frequência de rede: 0.1 X, corrente de testes + ou – 1 L.S.D. Erro causado por campo magnético de 5 GAUSS da rede + ou – 2 L.S.D. Erro causado por ligação a terra (operação com baterias): Nenhum. | |
| Temperatura de Uso: | 0 a 50° C | |
| Temperatura de Armazenamento: | -40 a +60° C | |
| Calibração e Ajustes: | Ajuste interno de zero. Ajuste interno de todos os alcances. | |
| Resistencia dos Cabos de Medição: | Cabos de Potencial: | Sem limitações |
| Cabos de Corrente: | 20 Miliohms para cada cabo. Valores afetam a corrente de medição e não a precisão. A precisão começa a ser afetada quando a resistência total é maior que 50 vezes o maior valor do alcance. Exemplo: 100miliohms de cabo no alcance de 2 miliohms e 1Koms de cabo no alcance de 20ohms. | |
| Dimensões: | Instrumento: 160 x 310 x 380mm (AxLxP) | |
| Peso: | 6 Kg | |

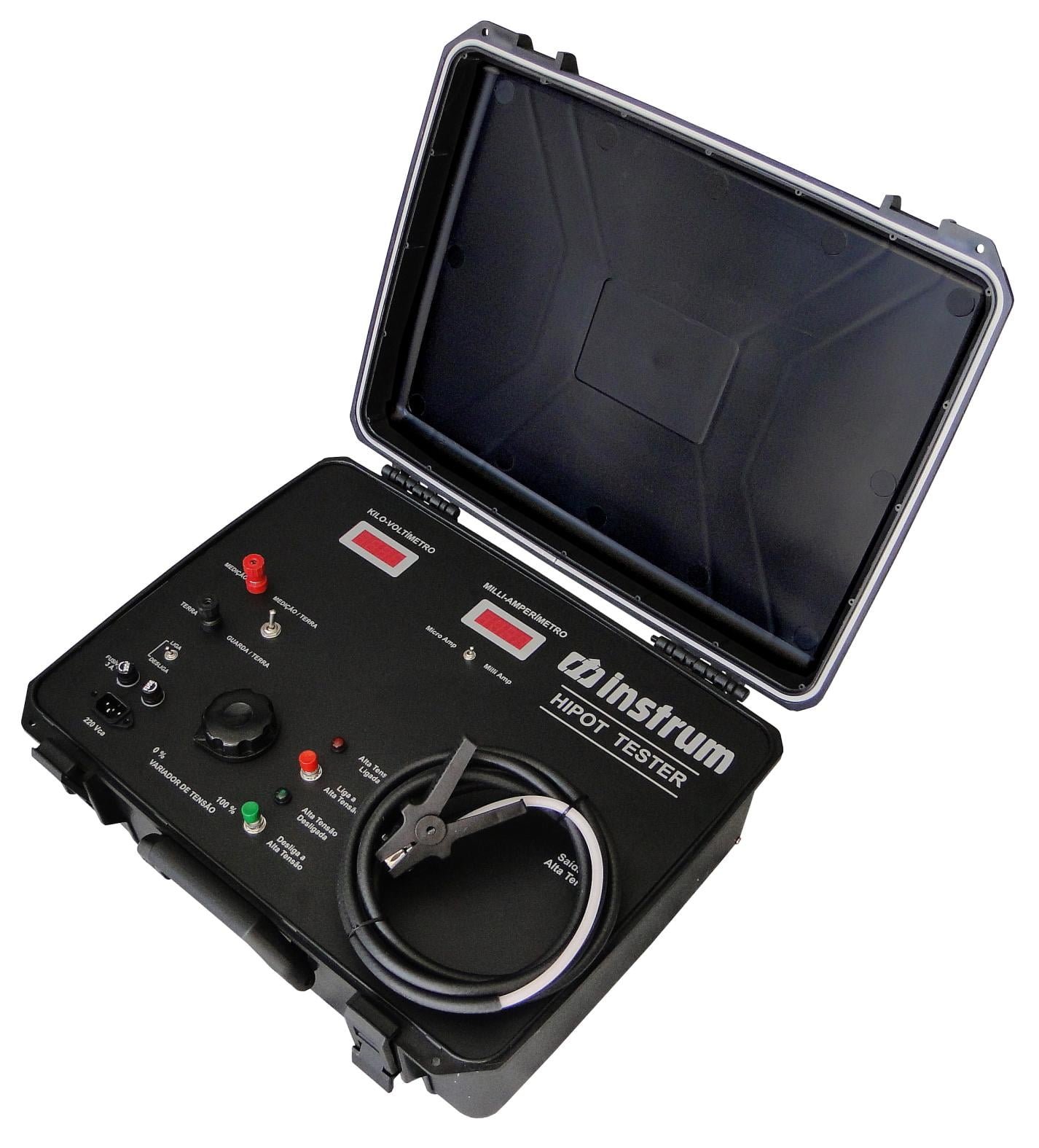

LOCAÇÃO DE HIPOT 60 KV 5 mA DC – INSTRUM
Descrição do Produto
Todos os instrumentos INSTRUM são fornecidos com laudo de Calibração Rastreavel a RBC / INMETRO.
Garantia : 24 meses
Equipamento Projetado para gerar alta tensão com a máxima proteção para o operador.
O HIPOT 60KV 5mA DC é um instrumento portátil para ensaios de tensão aplicada em corrente contínua, usado em ensaios de tensão aplicada para testes de isolação em cabos, capacitores e isoladores em geral.
É projetado para ser facilmente usado com a máxima segurança e montado em um gabinete tipo mala, com estrutura forte e leve, resistente a impactos, com a máxima proteção, tanto do instrumento quanto de seu operador.
Características: Portátil; Fácil de Usar; Possui circuito ultra rápido de sobrecorrente que impede a destruição do objeto de teste; Máxima proteção ao operador e ao próprio equipamento; Aplicações: Concessionárias de energia elétrica; Fabricantes de fios e cabos; Empresas de engenharia de campo; Teste de isolação em cabos classe 13.8 KV e 25 KV, capacitores, isoladores em geral;
Temos hipot de 120 KV para teste em cabo classe : 34,5 KV, Consulte-nos
Informações do Produto
| Alimentação: | 220 Vca. – 60Hz. |
| Consumo máximo de alimentação: | 1.5 Amp. |
| 02 fusiveis de Proteção: | 2 A. / 250 Vca. |
| Polaridade de Saída: | Negativa |
| Avanço de tensão: | Manual |
| Potência: | 300 W. |
| Indicadores de corrente e tensão: | FunçãoEscalaResoluçãoDesarmeClasseKV-DC0-60KV0,1KV—–1,5% ± 3 digitosmA-DC0-5,00mA10µADesarma em 5,5mA1,5% ± 3 digitosµA-DC0-1999µA1µADesarma em 1999µA1,5% ± 3 digitos |
| Dimensões: | 190x390x500mm |
| Peso total: | 20kg |
| Acessorios: | Jogo de cabos blindados para ensaio de tensão com 3,00 metros de comprimento e conectores tipo “jacaré”, cabo de alimentação (220V) com 2,50 metros, cabo Terra com 2,50 metros de comprimento, manual de Instruções em português. |
Instrumentos para Eficiência Energética

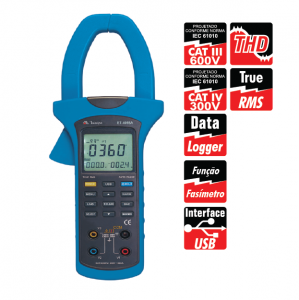

Locação de Alicate Wattímetro – ET4055A – Minipa
ET-4055A
O ET-4055A é um multímetro digital avançado, com display LCD triplo de 4 dígitos e iluminação, adequado para medições de alta precisão em ambientes industriais. Com categoria de segurança CAT III 600V / CAT IV 300V, oferece medições True RMS de tensão e corrente AC, potência ativa, aparente e reativa, energia ativa, fator de potência e distorção harmônica total. Possui função de Data Logger, autodesligamento, mudança de faixa automática e interface USB para conexão com computadores. Com abertura de garra de 50mm e alimentado por 4 pilhas AA, o ET-4055A é uma ferramenta confiável para profissionais que demandam precisão e segurança em suas medições elétricas.
| Especificação | Valor |
|---|---|
| Display | LCD |
| Garantia | 12 meses |
| True RMS | AC |
| Harmônica | 1ª~20ª h |
| Tensão AC | 150/300/600V |
| Corrente AC | 50/250/1000A |
| Data Logger | ✓ |
| Frequência | 40~80Hz |
| Alimentação | 4×1,5V AA |
| Energia Ativa | 1~9999kWh |
| Potência Ativa | 7.5/15.00/30.00/37.50/75.00/150.00/300.0/600.0kWh |
| Display/Contagem | Triplo 4 Dígitos/10000 com Iluminação |
| Abertura de Garra | 50mm |
| Auto desligamento | ✓ |
| Mudança de Faixa | Automática |
| Máx./Mín./Méd. | Máx./Mín. |
| Potência Reativa | 7.5/15.00/30.00/37.50/75.00/150.00/300.0/600.0kWh |
| Precisão Básica | 2,0% |
| Fator de Potência | 0,300~1,000 |
| Potência Aparente | 7.5/15.00/30.00/37.50/75.00/150.00/300.0/600.0kWh |
| Adaptador Trifásico | Não necessita |
| Interface e Software | Interface USB |
| Diâmetro do Condutor | 50mm |
| Categoria de Segurança | CAT III 600V / CAT IV 300V |
| Congelamento de Leitura | Data Hold |
| Dimensões (mm)/Peso (g) | 303x112x39/601 |
| Distorção Harmônica Total | 0~100% THD |

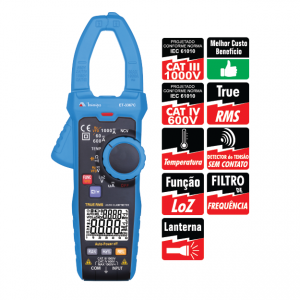

Locação de Alicate amperímetro digital Minipa ET-3367C 1000A
ET-3367C
O alicate amperímetro ET-3367C é um instrumento True RMS com display de 6000 contagens, indicado para medições seguras e confiáveis em instalações CAT III 1000V e CAT IV 600V. Realiza medições de tensão AC/DC (até 1000V), corrente AC/DC (60/600/1000A), resistência (até 60MΩ), capacitância (60nF~60mF), frequência/duty cycle (10Hz~10kHz / 1%~99%) e temperatura (-20~1000°C). Conta ainda com funções como Data Hold, modo relativo (REL), detecção de tensão sem contato (NCV), LoZ, VFD, autodesligamento e lanterna.
| Especificação | Valor |
|---|---|
| Garantia | 24 meses |
| Lanterna | ✓ |
| True RMS | ✓ |
| Duty Cycle | 1%~99% |
| Tensão AC | 6/60/600/1000V |
| Tensão DC | 6/60/600/1000V |
| Corrente AC | 60/600/1000A |
| Corrente DC | 60/600/1000A |
| Frequência | 10Hz~10kHz |
| Temperatura | -20~1000°C |
| Função LoZ | ✓ |
| Resistência | 600/6k/60k/600k/6M/60MΩ |
| Capacitância | 60nF~60mF |
| Autodesligamento | ✓ |
| Display/Contagem | 6000 contagens |
| Corrente DC (µA) | 200µA |
| Mudança de Faixa | Automática/Manual |
| Categoria de Segurança | CAT III 1000V / CAT IV 600V |
| Congelamento de Leitura | Data Hold |
| Iluminação do Display | ✓ |
| Máx/Mín/Méd/Rel/Zero | Relativo |
| Dimensões (mm)/Peso (g) | 240x83x40/340 |
| Filtro de Frequência (VFD) | ✓ |
| Teste de Continuidade/Diodo | Continuidade <30Ω (bipe) |
| Proteção de Sobrecarga (V) | 1000V AC/DC |
| Detecção de Tensão Sem Contato (NCV) | >90Vrms (<10mm) |

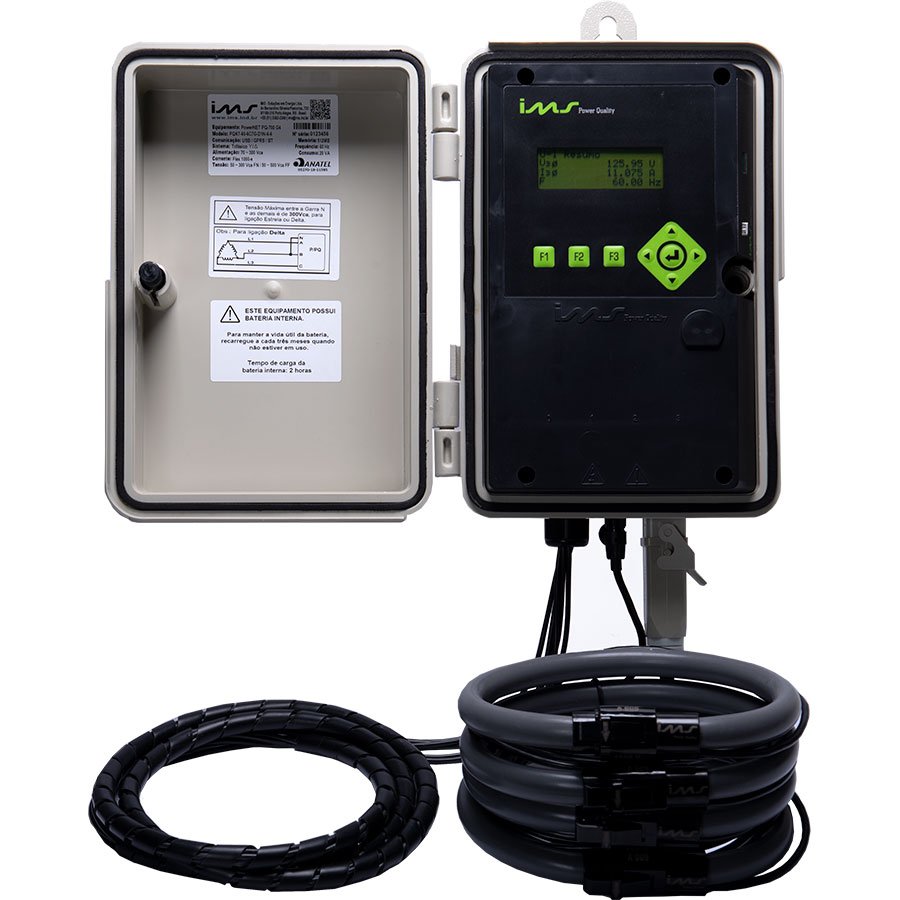

Locação analisador de energia PowerNet PQ-700 G4 IMS
O analisador portátil da qualidade da energia elétrica PowerNET PQ-700 G4 foi desenvolvido para
estudos de eficiência energética, assim como para análise de fenômenos da qualidade da energia.
Este equipamento é indicado para detecção e análise de perturbações de curta duração em
sistemas elétricos de potência, tais como redes de distribuição, motores, painéis solares e outros,
registrando em memória de massa o horário, a duração e a magnitude do evento, além da forma
de onda e RMS dos ciclos associados ao evento.
Ao mesmo tempo em que faz a medição de transientes, o PowerNET PQ-700 G4 realiza a medição
em regime permanente das principais grandezas elétricas relacionadas à qualidade da energia
elétrica, entre elas os harmônicos e inter-harmônicos, flutuações (flicker) e desequilíbrio,
disponibilizando os valores mínimos, máximos e médios de cada grandeza, conforme intervalo
programado.
A aquisição dos dados é feita em tempo real e sem perda de informação dos sinais, possibilitando
medições contínuas e precisas. A digitalização dos sinais analógicos é realizada simultaneamente,
com resolução de 16 bits e taxa de amostragem de 10240 amostras por segundo.
O PowerNET PQ-700 G4 é recomendado para as seguintes aplicações:
- Geração de relatórios de conformidade com base no PRODIST Módulo 8 (tensão em regime
permanente, harmônicos, flutuação e desequilíbrio de tensão). - Detecção e análise de perturbações da rede (forma de onda e valor True RMS dos ciclos do
evento). - Análise e dimensionamento de motores e transformadores (corrente de inrush e fator K).
- Detecção de fugas de corrente (corrente de neutro).
- Estudos de eficiência energética.
- Medição de energia consumida e gerada em sistemas On Grid.
Medição de grandezas elétricas
O PowerNET PQ-700 G4 realiza a medição dos mais variados indicadores de qualidade e eficiência
energética.
3.1.1 Básicos
O equipamento disponibiliza o valor da medição das seguintes grandezas elétricas básicas:
- Tensão e corrente RMS e de pico.
- Fator de crista.
- Potências e demandas de potência ativa, reativa e aparente.
- Fator de potência verdadeiro e de deslocamento.
- Frequência instantânea e de 10 segundos (power frequency).
- Todos os valores de demanda de potência medidos referem-se ao total.
3.1.2 Energia
O equipamento funciona como um medidor de energia bidirecional, realizando a medição e a
acumulação da energia nos quatro quadrantes. Os seguintes valores de energia são fornecidos: - Energia ativa, reativa e aparente direta e reversa.
- Energia ativa, reativa e aparente líquida (direta – reversa).
- Energia ativa, reativa e aparente bruta (direta + reversa).
- Todos os valores de energia medidos referem-se ao total.
3.1.3 Harmônicos e inter-harmônicos
O equipamento fornece os seguintes valores de medição relacionados às distorções harmônicas e
inter-harmônicas de tensão e corrente: - Componentes harmônicos individuais até 50ª ordem.
- Componentes inter-harmônicos individuais até a 50ª ordem.
- Distorção harmônica total (THD), par (THDE), ímpar (THDO) e de componentes múltiplos de 3
(THD3). - Distorção inter-harmônica total (TID).
- Fator K.
3.1.4 Fasores e taxas de desequilíbrio
O equipamento permite quantificar o desbalanceamento da tensão e da corrente, gerado por um
mau dimensionamento ou por um defeito das cargas ligadas ao sistema elétrico. Os seguintes
valores são disponibilizados: - Fasores dos componentes fundamentais de tensão e corrente.
- Componentes de sequência zero, positiva e negativa de tensão e corrente.
- Taxas de desequilíbrio de sequência zero e negativa de tensão e corrente.
Flutuação de tensão
O equipamento pode detectar flutuações de baixa frequência na tensão, que podem gerar
cintilamentos (flicker), perceptíveis na iluminação fornecida por lâmpadas incandescentes ou
fluorescentes compactas. Os seguintes valores são disponibilizados:
- Sensação instantânea de flicker.
- Severidade de flicker de curta duração.
- Severidade de flicker de longa duração.
3.1.6 Variações de tensão
O equipamento detecta variações na tensão eficaz caracterizadas por um desvio significativo do
valor declarado de tensão por um período de tempo igual ou maior que meio ciclo. A variação de
tensão pode ser caracterizada pelos seguintes valores disponibilizados pelo equipamento: - Instante de tempo em que ocorreu o evento.
- Duração do evento.
- Classificação do evento.
- Canal em que ocorreu o evento.
- Magnitude do evento.
3.1.7 Sobrecorrente
O equipamento detecta elevações no valor True RMS de corrente, caracterizadas pelo desvio
significativo do valor nominal declarado. Geralmente causadas por sobrecargas na rede, ou partida
de máquinas elétricas, a sobrecorrente, ou inrush, é registrada a partir da duração de meio ciclo,
possuindo os seguintes valores disponibilizados pelo equipametno: - Instante de tempo em que ocorreu o evento
- Duração do evento
- Canal em que ocorreu o evento
- Magnitude do evento
- Valor de pico do evento
3.1.8 Agregações, máximos e mínimos
O equipamento permite configurar diferentes intervalos de agregação de dados. Ao realizar a
agregação dos valores medidos durante um intervalo, pode-se realizar a análise dos dados com
uma quantidade menor de informação.
Devido ao caráter estatístico da agregação dos dados, esta causa a perda da informação dos
valores extremos medidos para a grandeza monitorada. Para contornar isso, o equipamento
mantém a informação dos valores mínimos e máximos de todas as grandezas medidas, permitindo verificar a faixa de variação dessas grandezas durante cada intervalo de agregação.
Informações gerais
Modelo PowerNET PQ-700 G4
Frequência nominal 50 ou 60 Hz
Amostragem 10.240 Hz @ 50 e 60 Hz
170,67 amostras por ciclo @ 60 Hz
204,8 amostras por ciclo @ 50 Hz
16 bits com conversão simultânea de todos os canais
Contínua (Gapless)
Classificação IEC 61000-4-30 Ed. 3.0
2015-02
Classe S
Linguagem do display Português, Espanhol e Inglês
Software supervisório PowerMANAGER desktop PRO
Impedância das entradas de tensão 2MO
Conexão à rede elétrica Monofásico, Bifásico, Bifásico + Neutro, Estrela, Delta 3 fios,
Delta 4 fios
Tensão máxima de alimentação 300 Vca Fase-Neutro em Estrela / Fase-Fase em Delta
Categoria de medida CAT II / 600 Vrms
Proteção interna Sobre-corrente, fusível de vidro 1 A / 250 V
Cálculo dos valores médios Média aritmética
Cálculo da soma de potências Vetorial (padrão) ou Aritmético
Características diferenciais
Indicação de sequência de fase Direta (padrão) ou reversa
Indicação de polaridade dos sensores
de corrente
Positiva (padrão) ou negativa
Montagem Portátil, para uso ao tempo
Datalog Automação
Oscilografia Forma de onda
True RMS ciclo a ciclo
Comunicação Até 3 portas simultâneas: USB (padrão), GSM/GPRS e
Bluetooth
Indicadores de conformidade DRP, DRC
Qualidade de energia Harmônicos, Inter-harmônicos, Flicker, Fasores,
Desequilíbrio, Distúrbios e Inrush
Grandezas elétricas medidas
Frequência
Método de medição
Contagem de cruzamentos por zero da componente fundamental da fase de
referência
Fase de referência A (padrão), B ou C
Faixa de medição 42,5 a 57,5 Hz (para 50 Hz)
51,0 a 69,0 Hz (para 60 Hz)
Resolução 0,01 Hz
Exatidão ±0,01 Hz
Valores
disponíveis
Frequência F [Hz]
Frequência média F avg [Hz]
Frequência máxima F max [Hz]; Data e hora na frequência máxima ts @ F max
Frequência mínima F min [Hz]; Data e hora na frequência mínima ts @ F min
Frequência de 10 segundos (Power Frequency) F10 [Hz];
Tensão
Método de medição
Cálculo True RMS sobre 1/2 ciclo, começando no primeiro cruzamento por zero da
componente fundamental da fase de referência, e agregado a cada 200ms
Faixa de medição
Direta
20 a 300 Vca fase-neutro em Estrela / fase-fase em Delta
Indireta com uso de TP
Resolução 0,01 V
Exatidão Típica: ±0,20 %VL ±0,05 %FE () Garantida: ±0,25 %VL ±0,10 %FE ()
Seleção de
faixas
Faixa de medição única
Valores
disponíveis
Tensão de fase Van, Vbn e Vcn [V]
Tensão média de fase Van avg, Vbn avg e Vcn avg [V]
Tensão máxima de fase Van max, Vbn max e Vcn max [V]
Tensão mínima de fase Van min, Vbn min e Vcn min [V]
Tensão de fase mínima V min [V], Data e hora ts @ V min e Fase p @ V min
Tensão de fase máxima V max [V], Data e hora ts @ V max e Fase p @ V max
Tensão de fase média V avg [V]
Tensão de linha Uab, Ubc e Uca [V]
Tensão média de linha Uab avg, Ubc avg e Uca avg [V]
Tensão máxima de linha Uab max, Ubc max e Uca max [V]
Tensão mínima de linha Uab min, Ubc min e Uca min [V]
Tensão de linha mínima U min [V], Data e hora ts @ U min e Linha pg @ U min
Tensão de linha máxima U max [V], Data e hora ts @ U max e Linha pg @ U max
Tensão de linha média U avg [V]
Tensão de pico V peak [V]
Fator de crista CFa, CFb e CFc
(*) Valor Lido (VL), Fundo de Escala (FE)
Corrente
Método de medição Cálculo True RMS sobre 1/2 ciclo, começando no primeiro cruzamento por
zero da componente fundamental da fase de referência, agregado a cada
200ms. Ângulo de fase pelo triângulo de potências.
Faixa de medição 10 a 1000 A, para transdutor flexível de 1000 A
20 a 3000 A, para transdutor flexível de 3000 A
Resolução 0,01 A
Exatidão (excluindo
sensor de corrente)
Típica: ±0,20 %VL ±0,05 %FE () Garantida: ±0,25 %VL ±0,10 %FE ()
Seleção de faixas Faixa de medição única
Valores disponíveis Corrente de linha Ia, Ib e Ic [A]
Corrente de neutro In [A]
Ângulo de fase por fase < [º]
Corrente média de linha Ia avg, Ib avg e Ic avg [A]
Corrente máxima de linha Ia max, Ib max e Ic max [A]
Corrente mínima de linha Ia min, Ib min e Ic min [A]
Corrente de linha mínima I min [A], Data e hora ts @ I min e Linha q @ I
min
Corrente de linha máxima I max [A], Data e hora ts @ I max e Linha q @ I
max
Corrente de linha média I avg [A]
Corrente de pico I peak [A]
Fator de crista CFa, CFb e CFc
(*) Valor Lido (VL), Fundo de Escala (FE)
Potência
Método de medição Medição nos quatro quadrantes, conforme IEC 61557-12
Faixa de medição 0 a 260MW
0 a 260MVAr
0 a 260MVA
Resolução 1 W, 1 VAr, 1 VA
Exatidão (excluindo sensor de corrente) Típica: ±0,40 %VL + ±0,10 %FE () Garantida: ±0,50 %VL + ±0,20 %FE ()
Valores disponíveis Potência ativa de fase Pa, Pb e Pc [W]
Potência ativa total P [W]
Potência reativa de fase Qa, Qb e Qc [VAr]
Potência reativa total Q [VAr]
Potência aparente de fase Sa, Sb e Sc [VA]
Potência aparente total S [VA]
(*) Valor Lido (VL), Fundo de Escala (FE)
Fator de potência
Método de medição Medição nos quatro quadrantes, conforme IEC 61557-12
Faixa de medição 0 a 1 capacitivo
0 a 1 indutivo
Resolução 0,01
Exatidão (excluindo sensor de
corrente)
Típica: ±0,40 %VL ±0,10 %FE () Garantida: ±0,50 %VL ±0,20 %FE (), Valores disponíveis Fator de potência de fase TPFa, TPFb e TPFc
Fator de potência médio por fase TPFa avg, TPFb avg e TPFc avg
Fator de potência máximo por fase TPFa max, TPFb max e TPFc
max
Fator de potência mínimo por fase TPFa min, TPFb min e TPFc
min
Fator de potência total TPF
Fator de potência de deslocamento por fase DPFa, DPFb e DPFc
Fator de potência de deslocamento médio por fase DPFa avg, DPFb
avg e DPFc avg
Fator de potência de deslocamento máximo por fase DPFa max,
DPFb max e DPFc max
Fator de potência de deslocamento mínimo por fase DPFa min,
DPFb min e DPFc min
Fator de potência de deslocamento total DPF
(*) Valor Lido (VL), Fundo de Escala (FE).
Consumo de energia
Método de medição Medição nos quatro quadrantes, conforme IEC 61557-12
Faixa de medição 0 a 167GWh
0 a 167GVArh
0 a 167GVAh
Resolução 1 Wh, 1 VArh e 1 VAh
Exatidão (excluindo sensor de
corrente)
Típica: ±0,80 %VL ±0,20 %FE () Garantida: ±1,00 %VL ±0,40 %FE (), Valores disponíveis Energia ativa total líquida (I+IV)-(II+III) Ph [kWh]
Energia ativa total bruta (I+IV)+(II+III) Ph sum [kWh]
Energia ativa direta I+IV Ph fwd [kWh]
Energia ativa reversa II+III Ph rev [kWh]
Energia reativa total líquida (I+II)-(III+IV) Qh [kVArh]
Energia reativa total bruta (I+II)+(III+IV) Qh sum
[kVArh]
Energia reativa direta I+II Qh fwd [kVArh]
Energia reativa reversa III+IV Qh rev [kVArh]
Energia reativa direta indutiva I Qh fwd {i} [kVArh]
Energia reativa direta capacitiva II Qh fwd {c} [kVArh]
Energia reativa reversa indutiva III Qh rev {i} [kVArh]
Energia reativa reversa capacitiva IV Qh rev {c} [kVArh]
Energia aparente total Sh [kVAh]
(*) Valor Lido (VL), Fundo de Escala (FE)
Demanda de potência
Método de medição Integração da potência no tempo em blocos fixos
Faixa de medição 0 a 260MW
0 a 260MVAr
0 a 260MVA
Resolução 1 W, 1 VAr e 1 VA
Exatidão (excluindo sensor
de corrente)
Típica: ±0,40 %VL ±0,10 %FE () Garantida: ±0,50 %VL ±0,20 %FE (), Valores disponíveis Demanda de potência ativa Pd [W], reativa Qd [VAr] e aparente Sd
[VA] totais
Demanda de potência reativa total indutiva Qd {i} e capacitiva Qd {c}
[VAr]
Máxima demanda de potência ativa Pd peak [W], reativa Qd peak
[VAr] e aparente Sd peak [VA] totais
Máxima demanda de potência reativa total indutiva Qd peak {i} e
capacitiva Qd peak {c} [VAr]
Previsão de demanda de potência ativa Pd prev [W], reativa Qd prev
[VAr] e aparente Sd prev [VA] totais
Previsão de demanda de potência reativa total indutiva Qd prev {i} e
capacitiva Qd prev {c} [VAr]
(*) Valor Lido (VL), Fundo de Escala (FE)
Harmônicos de tensão e corrente
Método de medição Segundo norma IEC 61000-4-7
Seleção de harmônicos Componente DC (0º), 2º a 50º
Tamanho da janela de medição
12 ciclos
Número de amostras em
uma janela
2048
Tamanho da FFT 2048
Faixa de medição 0 a 250 %
Resolução 0,01 %
Exatidão ±5 %
Valores disponíveis Harmônico de mª ordem de tensão de canal Hm Va, Hm Vb e Hm Vc
[%], com m = [0,50]
Harmônico de mª ordem da corrente de linha Hm Ia, Hm Ib e Hm Ic
[%], com m = [0,50]
Fator K KFa, KFb e KFc, Valores disponíveis somente
no Datalog
Harmônico médio de mª ordem de tensão de canal Hm Va, Hm Vb e
Hm Vc [%], com m = [0,50]
Harmônico médio de mª ordem da corrente de linha Hm Ia, Hm Ib e
Hm Ic [%], com m = [0,50]
Harmônico máximo de mª ordem de tensão de canal Hm Va, Hm Vb
e Hm Vc [%], com m = [0,50]
Harmônico máximo de mª ordem da corrente de linha Hm Ia, Hm Ib
e Hm Ic [%], com m = [0,50]
THD de tensão e corrente
Método de medição Segundo norma IEC 61000-4-7
Agrupamento Nenhum, Grupo ou Sub-grupo
Harmônicos
considerados
2º ao 50º (programável)
Faixa de medição 0 a 250 %
Resolução 0.01 %
Exatidão ±5 %, Valores disponíveis THD máximo da tensão de canal THD Va max, THD Vb max e THD Vc max
[%]
THD médio da tensão de canal THD Va avg, THD Vb avg e THD Vc avg
[%]
THD da tensão de canal THD Va, THD Vb e THD Vc [%]
THD máximo da corrente de linha THD Ia max, THD Ib max e THD Ic max
[%]
THD médio da corrente de linha THD Ia avg, THD Ib avg e THD Ic avg
[%]
THD da corrente de linha THD Ia, THD Ib e THD Ic [%]
THD dos harmônicos pares da tensão de canal THDp Va, THDp Vb e THDp
Vc [%]
THD dos harmônicos pares da corrente de linha THDp Ia, THDp Ib e THDp
Ic [%]
THD dos harmônicos ímpares da tensão de canal THDi Va, THDi Vb e THDi
Vc [%]
THD dos harmônicos ímpares da corrente de linha THDi Ia, THDi Ib e THDi
Ic [%]
THD dos harmônicos múltiplos de 3 da tensão de canal THD3 Va, THD3 Vb
e THD3 Vc [%]
THD dos harmônicos múltiplos de 3 da corrente de linha THD3 Ia, THD3 Ib
e THD3 Ic [%]
9.3.10
Inter-harmônicos de tensão e corrente
Método de medição Segundo norma IEC 61000-4-7
Seleção de inter-harmônicos 0º a 50º
Faixa de medição 0 a 250 %
Resolução 0,01 %
Exatidão ±5 %
Valores disponíveis Inter-harmônico de mª ordem de tensão de canal IHm Va, IHm Vb
e IHm Vc [%], com m = [0,50]
Inter-harmônico de mª ordem da corrente de linha IHm Ia, IHm Ib
e IHm Ic [%], com m = [0,50], Valores disponíveis somente
no Datalog
Inter-harmônico médio de mª ordem de tensão de canal IHm Va,
IHm Vb e IHm Vc [%], com m = [0,50]
Inter-harmônico médio de mª ordem da corrente de linha IHm Ia,
IHm Ib e IHm Ic [%], com m = [0,50]
Inter-harmônico máximo de mª ordem de tensão de canal IHm Va,
Hm Vb e IHm Vc [%], com m = [0,50]
Inter-harmônico máximo de mª ordem da corrente de linha IHm Ia,
IHm Ib e IHm Ic [%], com m = [0,50]
Flutuações de tensão (Flicker)
Método de medição Segundo norma IEC 61000-4-15
Faixa de medição 0 a 10 p.u.
Resolução 0.01 p.u.
Exatidão ±5 %
Valores disponíveis Valores de Pinst, Pst e Plt trifásicos
Valores de Pinst por fase
Valores de Pst por fase (referentes a Tshort minutos)
Valores de Plt por fase (referentes a Tlong minutos)
Desequilíbrio de tensão e corrente
Método de medição Componentes simétricas
Faixa de medição 0 a 250 %
Resolução 0.01 %
Exatidão ±5 %, Valores disponíveis Fasor de tensão por fase – magnitude [V] e ângulo [º]
Fasor de corrente de linha – magnitude [A] e ângulo [º]
Componentes simétricas de tensão U0, U1 e U2 – magnitude [V] e ângulo [º]
Componentes simétricas de corrente I0, I1 e I2 – magnitude [A] e ângulo [º]
Desequilíbrio de tensão trifásico médio de sequência negativa u2
Desequilíbrio de tensão trifásico máximo de sequência negativa u2
Desequilíbrio de tensão trifásico médio de sequência zero u0
Desequilíbrio de tensão trifásico máximo de sequência zero u0
Desequilíbrio de corrente médio de sequência negativa i2
Desequilíbrio de corrente máximo de sequência negativa i2
Desequilíbrio de corrente médio de sequência zero i0
Desequilíbrio de corrente máximo de sequência zero i0. Saiba mais
Instrumentos para Segurança do Trabalho

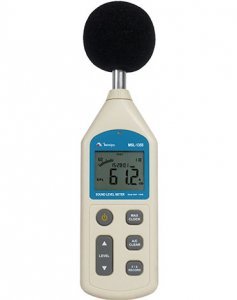

Locação de Decibelímetro digital, MSL-1355B – Minipa
MSL-1355B
O MSL-1355B é um medidor de nível sonoro digital de alta precisão, com faixa de medição de 30 a 130dB e resolução de 0,1dB. Equipado com display LCD de 3 1/2 dígitos, iluminação automática, barra gráfica e interface USB para conectividade. Possui resposta de frequência de 31,5Hz a 8,5kHz, ponderação em frequência A e C, e tempo de resposta ajustável. Ideal para aplicações de medição de ruído ambiental, industrial e de equipamentos. Inclui data logger com capacidade para 4422 registros e microfone eletreto de 1/2 polegada. Garantia de 12 meses.
| Especificação | Valor |
|---|---|
| Display | LCD |
| Máximo | ✓ |
| Garantia | 12 meses |
| Microfone | Eletreto 1/2 polegada |
| Resolução | 0,1dB |
| Alimentação | 4×1,5V AA |
| Adaptadores AC | 100~240V |
| Faixa de Medida | 30~130dB |
| Sinal de Saída | AC |
| Display/Contagem | 3 1/2 Dígitos/2000 Contagens |
| Mudança de Faixa | Automática |
| Registro de Dados | 4422 Registros |
| Tempo de Resposta | Rápida/Lenta |
| Calibrador Opcional | MSL-1326 |
| Interface e Software | Interface USB |
| Precisão (94dB/1kHz) | ±1,5dB |
| Congelamento de Leitura | Data Hold |
| Iluminação do Display | ✔ |
| Resposta de Frequência | 31,5Hz~8,5kHz |
| Dimensões (mm)/Peso (g) | 256x70x35/244 |
| Iluminação/Barra Gráfica | Iluminação Automática/Barra Gráfica |
| Ponderação em Frequência | A e C |

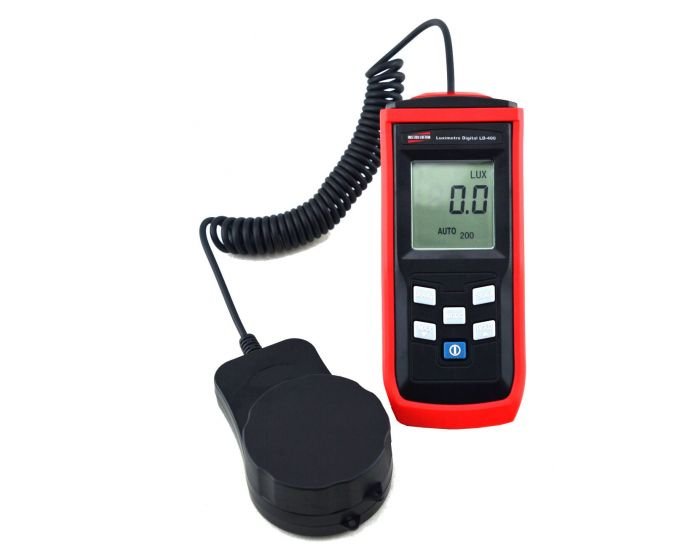

Locação de Luxímetro digital mod. LD-400 – Instrutherm
| Descrição | O LD-400 é um luxímetro poderoso na avaliação da intensidade de Luz em um dado ambiente. O seu sensor construído com fotodiodo de silício dotado de cabo em espiral, possibilita a medição e alcance em locais de difícil acesso, aproximando somente o sensor da fonte de luz. |
| Destaques | Fotocélula corrigida para a sensibilidade do olho humano e ângulo de incidência. de acordo com a Norma de Higiene Ocupacional NHO 11 |
| Aplicações | Técnicos e engenheiros de segurança do trabalho, fabricante de lâmpadas, incandescente, fluorescente, tungstênio, agricultura entre outros. |
• Display: LCD 4 dígitos, máx. 1999
• Dimensões do display: 34 x 31mm
• Atende a norma NHO 11
• Tipo de Luz medida: Todas as luzes visíveis (exceto LED)
• Faixa de medição: 0,1 a 200000 Lux / 0,01 a 20000 FC
• Escalas de medição: 200, 2000, 20000, 200000 Lux / 20, 200, 2000, 20000 FC
• Precisão: ±(5%+10 dígitos)
• Calibrado sob a lâmpada incandescente padrão em temperatura de cor 2856°K
• Taxa de amostragem: Aprox. 2x por segundo
• Indicação de bateria fraca
• Possui corpo emborrachado antideslizante
• Função de máximo e mínimo
• Seleção de unidade LUX/FC
• Função de congelamento das leituras (Hold)
• Fotocélula com cabo em espiral, extensível até 1 metro
• Resposta de cosseno: ≤2%
• Sensor: Fotodiodo de silício com filtro
• Ângulo de incidência: 120°
• Repetibilidade: ±2%
• Faixa espectral: 400 ~ 700 nm
• Temperatura de armazenamento: -10°C à 50°C
• Umidade de armazenamento: <70% UR
• Temperatura de operação: -10°C à 50°C
• Umidade de operação: <80% UR
• Alimentação: 2x pilhas de 1,5V AAA (R03/LR03)
• Peso: 165g aprox. (bateria não incluída)
• Dimensões: 130 x 59 x 34mm
• Garantia: 06 meses. Saiba mais

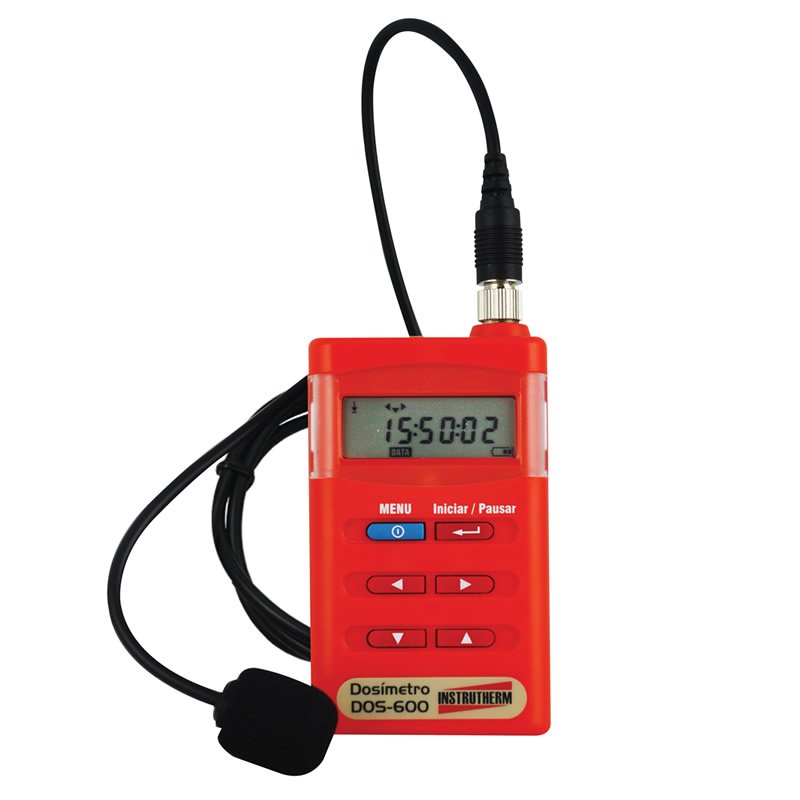

Locação de Dosímetro de Ruído Digital Portátil – DOS-600 – Instrutherm
O dosímetro modelo DOS-600, da Instrutherm, é um aparelho portátil utilizado para medir a exposição a ruído no ambiente de trabalho, permitindo o cálculo da dose de ruído a que um indivíduo está exposto. Características principais do dosímetro DOS-600: Memória: Armazena 120.000 dados, permitindo o registro de diversas medições. Eventos: Armazena 50 eventos individualmente, com possibilidade de análise detalhada. Contagem de tempo: Possui 16 timers com intervalos de amostragem configuráveis, para diferentes tipos de medição. Conectividade: Comunicação com PC via USB, facilitando o download e análise dos dados. Relatórios: Gera relatórios, histogramas e gráficos com os dados das medições. Funções: Medição de nível sonoro (Leq), média temporal (TWA), e análise de eventos de pico. Ponderações: Realiza medições com ponderações A, C e Z, para diferentes frequências de ruído. Limites: Possui limites de medição (60 a 130 dB, 70 a 140 dB) e níveis de critério ajustáveis (80, 84, 85, 90 dB). Acessórios: Inclui estojo de transporte, pilhas, software, microfone, clipe de lapela, cabo USB, protetor de vento, chave de calibração e manual de instruções. Normas: Atende às normas OSHA-80, MSHA-80 e MSHA-90, para medições de ruído. Em resumo, o dosímetro DOS-600 é uma ferramenta versátil para monitorar a exposição a ruído, fornecendo dados precisos e detalhados para avaliação e controle de riscos. Acompanha: – Maleta de transporte – Cabo USB – Cabo/microfone com protetor de vento – CD de Instalação do Software. Saiba mais

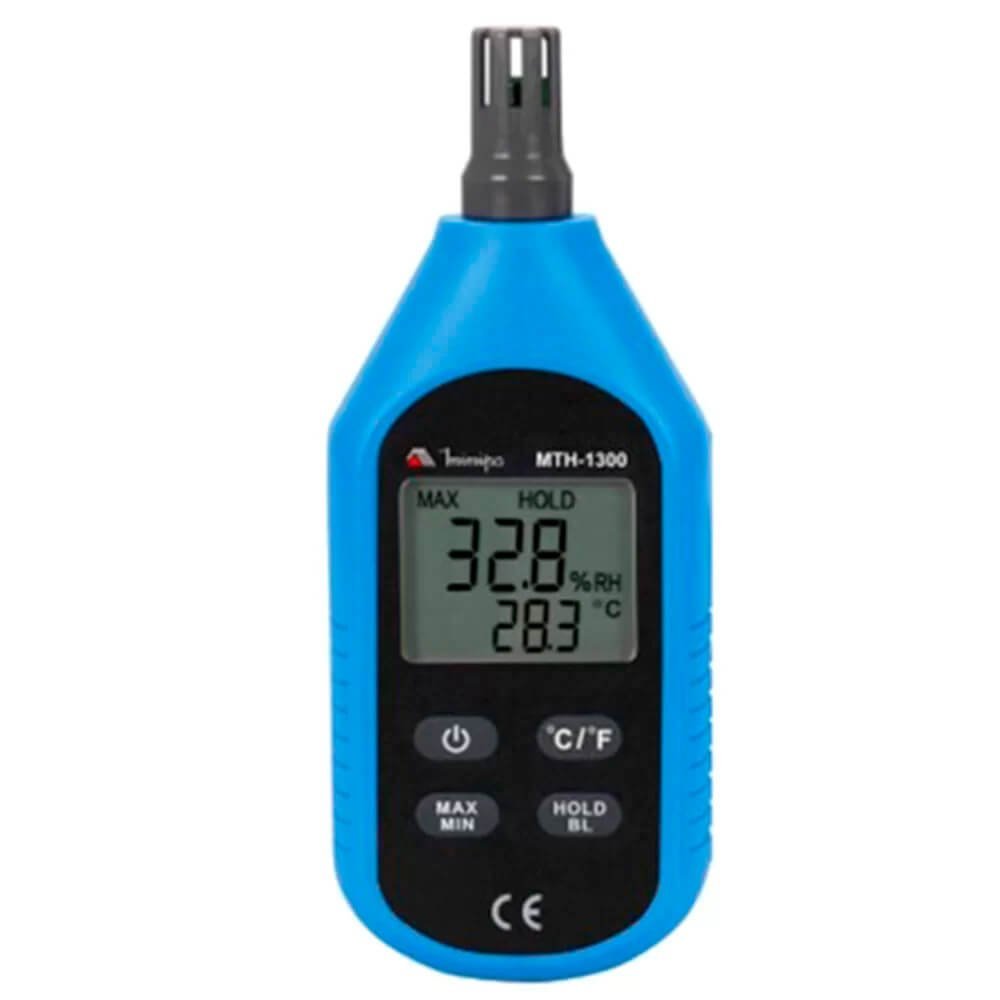

Locação de Termo Higrômetro Minipa MTH-1300
MTH-1300
O MTH-1300 é um medidor de umidade e temperatura digital de alta precisão, com display LCD de 4 dígitos e iluminação para facilitar a leitura em diversas condições. Com faixa de medição de 0 a 100%, sensor de módulo digital de temperatura e umidade, e tempo de resposta de 1 segundo, é ideal para aplicações que demandam monitoramento preciso e rápido. Possui função de Máx./Mín., Data Hold, e Auto Desligamento, garantindo praticidade e eficiência. Alimentado por 3 pilhas AAA, compacto (155x50x28mm) e leve (116g), este equipamento é acompanhado de garantia de 12 meses.
| Especificação | Valor |
|---|---|
| Sensor | Módulo Digital de Temp/Umid |
| Display | LCD |
| Garantia | 12 meses |
| Máx./Mín | ✓ |
| Temperatura | -10~60°C / 14~140°F |
| Iluminação | ✓ |
| Alimentação | 3 x 1,5V AAA |
| Autodesligamento | ✓ |
| Display/Contagem | 4 Dígitos/10000 |
| Umidade Relativa | 0~100% |
| Precisão Básica | 5% RH e ±1°C/2,0°F |
| Tempo de Resposta | 1s |
| Congelamento de Leitura | Data Hold |
| Dimensões (mm)/Peso (g) | 155x50x28/116 |

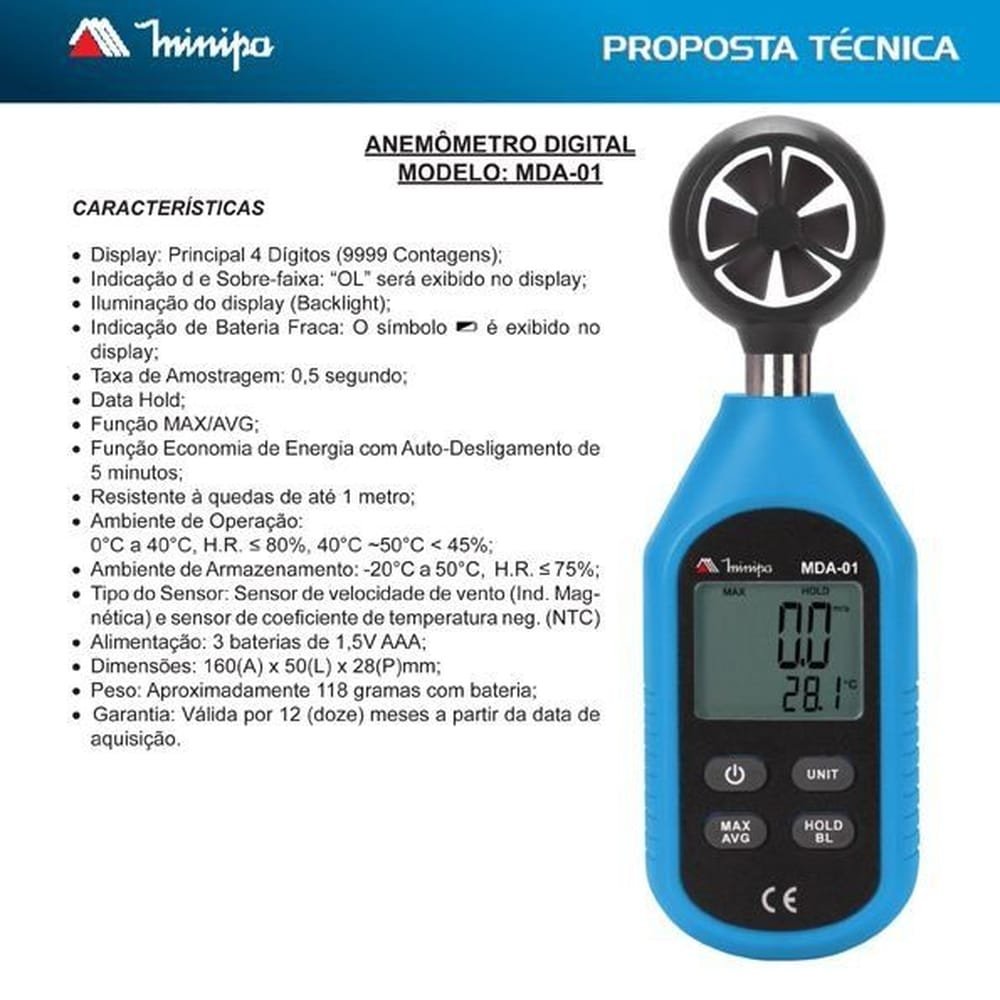

Locação de Mini Anemômetro Digital – MDA-01 – Minipa
MDA-01
O medidor MDA-01 é um instrumento de medição de velocidade do ar e temperatura, ideal para diversas aplicações industriais e ambientais. Com display LCD de 4 dígitos e iluminação, possui faixa de medida de 1m/s a 30m/s e -10°C a 50ºC de temperatura. Equipado com sensor de indução magnética/NTC, oferece precisão básica de 5%/2ºC/4°F, tempo de resposta de 0,5s e função de máx/média. Além disso, possui recursos como Data Hold, autodesligamento e é alimentado por 3 pilhas AAA. Compacto, leve e com garantia de 12 meses, o MDA-01 garante medições precisas e confiáveis em diversas situações.
| Especificação | Valor |
|---|---|
| Sensor | Indução Magnética/NTC |
| Display | LCD |
| Garantia | 12 meses |
| Máx/Méd | ✓ |
| Temperatura | -10°C ~ 50ºC |
| Iluminação | ✓ |
| Alimentação | 3 x 1,5V AAA |
| Faixa de Medida | 1m/s~30m/s 1,4~108Km/h 0,7~58Knots 0,8~67mph 78~5905ft/min |
| Autodesligamento | ✓ |
| Display/Contagem | 4 Dígitos/10000 |
| Precisão Básica | 5%/2ºC/4°F |
| Tempo de Resposta/td> | 0,5s |
| Congelamento de Leitura | Data Hold |
| Dimensões (mm)/Peso (g) | 160x50x28/118 |
Equipamentos para Segurança em Instalações Elétricas

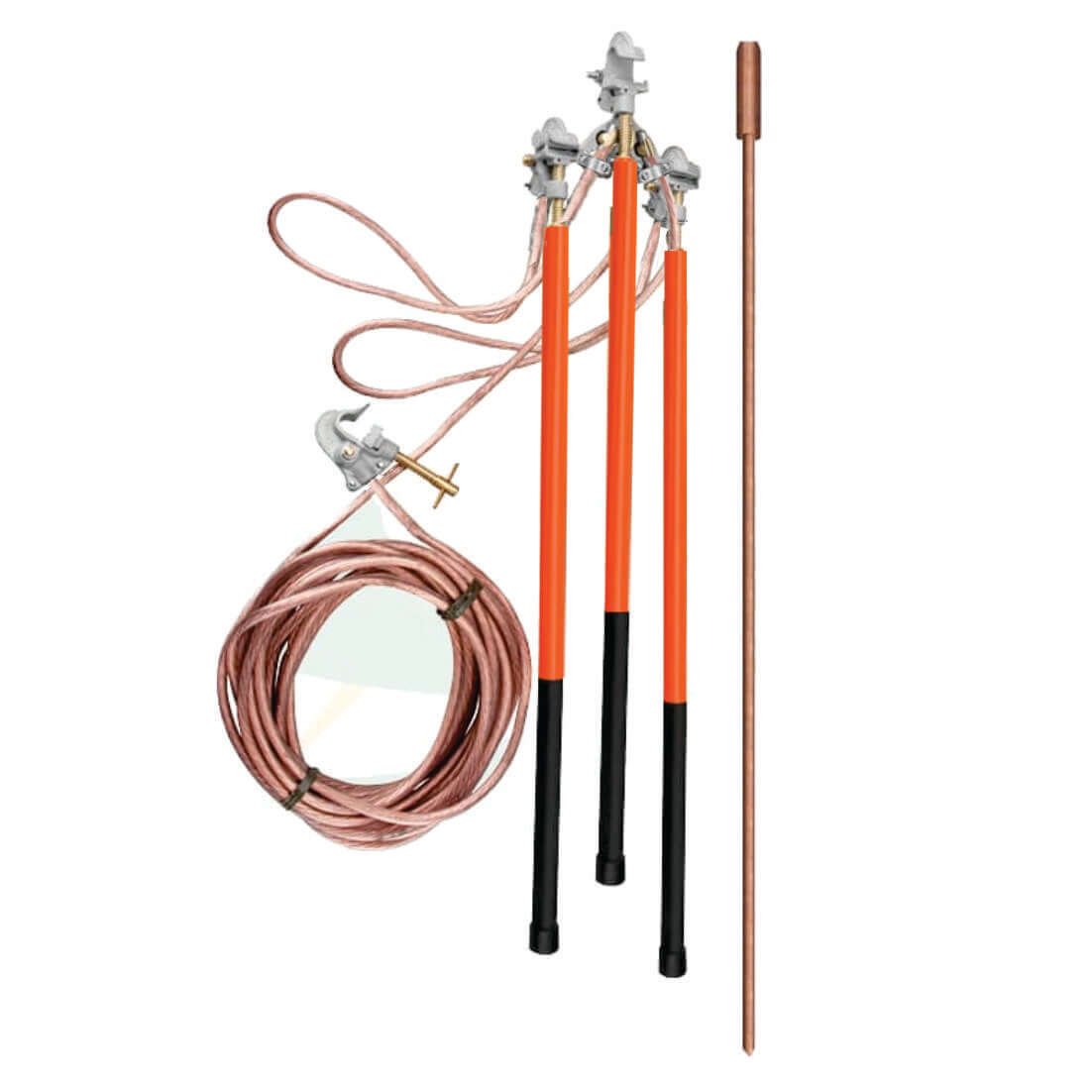

Locação de Conjunto De Aterramento Temporário Até 36 KV Com Hastes Seccionável NR-10 – Helite
Conjunto de Aterramento Rápido e Temporário, para Linhas de Distribuição Aérea até 34,5
kV. Saiba mais
Locação de Vara Manobra 3 Elem + Bolsa + Cabeçote Universal – Helite
As varas de manobra são constituídas em fibra de vidro reforçadas com resina epóxi, com alta resistência mecânica e elétrica, e protegida internamente com núcleo de poliuretano. Destacando-se pela qualidade, facilidade de manobra em abertura e fechamento de chaves, na operação de aterramentos temporários e afins.
As varas de manobra são constituídas em fibra de vidro reforçadas com resina epóxi, com alta resistência mecânica e elétrica, e protegida internamente com núcleo de poliuretano. Destacando-se pela qualidade, facilidade de manobra em abertura e fechamento de chaves, na operação de aterramentos temporários e afins.
Comprimento elemento de punho: 1.450 mm
Comprimento intermediário: 1.250 mm
Comprimento das pontas: 1.250 mm. Saiba mais
Locação de Alicate Hidráulico Prensa Terminal Crimpador 16mm A 300mm – YQK-300
ALICATE HIDRÁULICO CRIMPADOR TERMINAL COMPRESSÃO
Exclusivamente para crimpagem de terminais em cabos de Alumínio ou Cobre.
Modelo: YQK 300
Secção do cabo: de 16 até 300 mm²
Pressão máxima: 12 toneladas
Possui álivio rápido de pressão e retorno do óleo atraves do botão
Matrizes: 16 – 25 – 35 – 50 – 70 – 95 – 120 – 150 – 185 – 240 – 300 mm².
Itens inclusos: Alicate hidráulico de 16 a 300mm², conjunto de matrizes,
maleta plástica, kit para reparo. Saiba mais

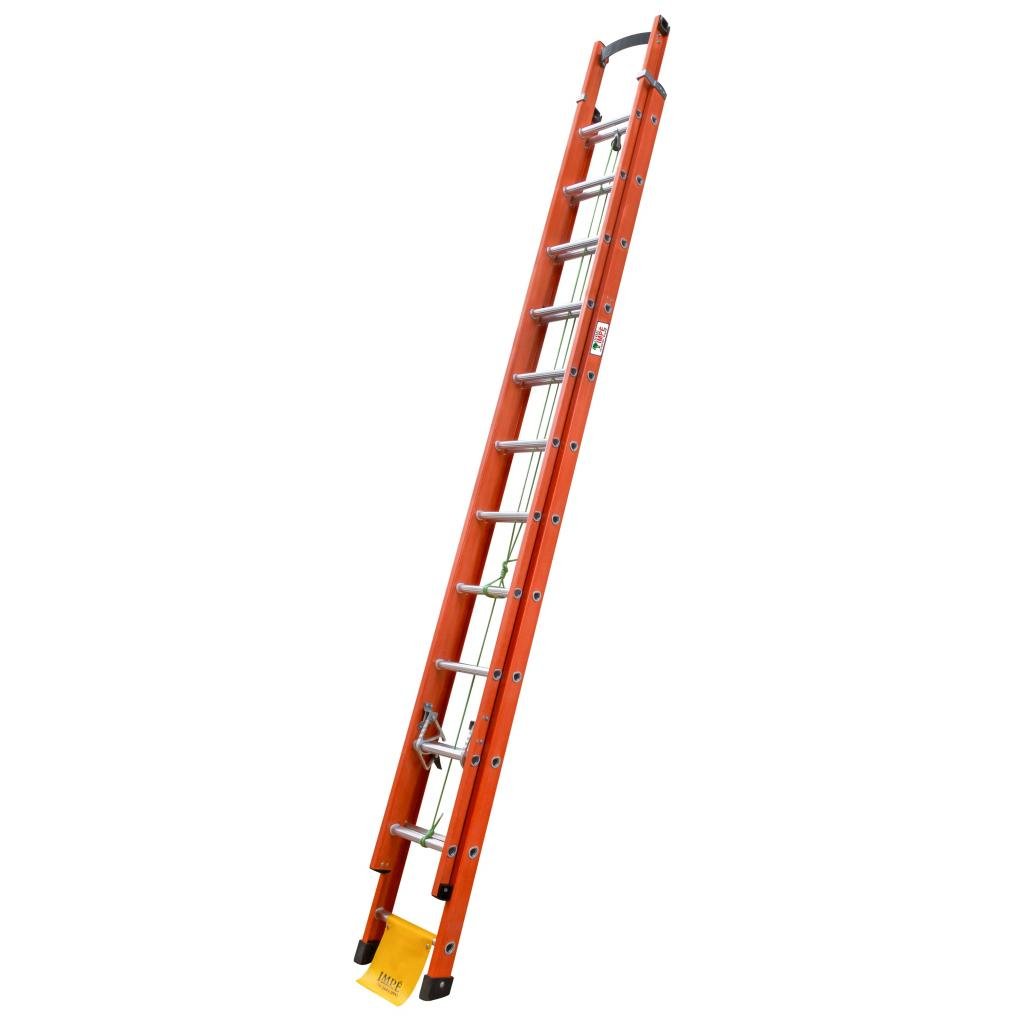

Locação de Escada Extensível 5,40×9,60m Fibra Vidro Eletricista – ESCA FORT
EXTENSÍVEL Saiba mais
Geralmente usada por empresas de telecomunicação e engenharia civil, a Escada Extensível da Esca-Fort possui dois modelos diferentes: Perfil Vazado e Suporte Cartola. Cada um deles tem uma caraterística particular, que se encaixa perfeitamente no estilo desejado pelo usuário.
EXTENSÍVEL PERFIL VAZADO
A escada Extensível Perfil Vazado da Esca-Fort é a mais utilizada pelas empresas de telecomunicação. Com perfis “U” feitos integralmente em fibra de vidro e degraus em alumínio, o diferencial deste modelo é a fixação dos degraus, já que eles perfuram as laterais e permanecem presos na parte externa da escada.
12 OPÇÕES DE TAMANHO
CAPACIDADE PARA ATÉ 120kg
Sapata
Degrau em alumínio
Catraca em alumínio
Carretilha
